機器人底盤設計-差分底盤設計

來源:小虎哥哥愛學習     編輯:創澤   時間:2022/8/18   主題:其他 [加盟]

運動底盤是移動機器人的重要組成部分,不像激光雷達、IMU、麥克風、音響、攝像頭這些通用部件可以直接買到,很難買到通用的底盤。一方面是因為底盤的尺寸結構和參數是要與具體機器人匹配的;另一方面是因為底盤包含軟硬件整套解決方案,是很多機器人公司的核心技術,一般不會隨便公開。

主要內容:

1.stm32主控硬件設計

2.stm32主控軟件設計

3.底盤通信協議

4.底盤ROS驅動開發

5.底盤PID控制參數整定

6.底盤里程計標

1.stm32主控硬件設計

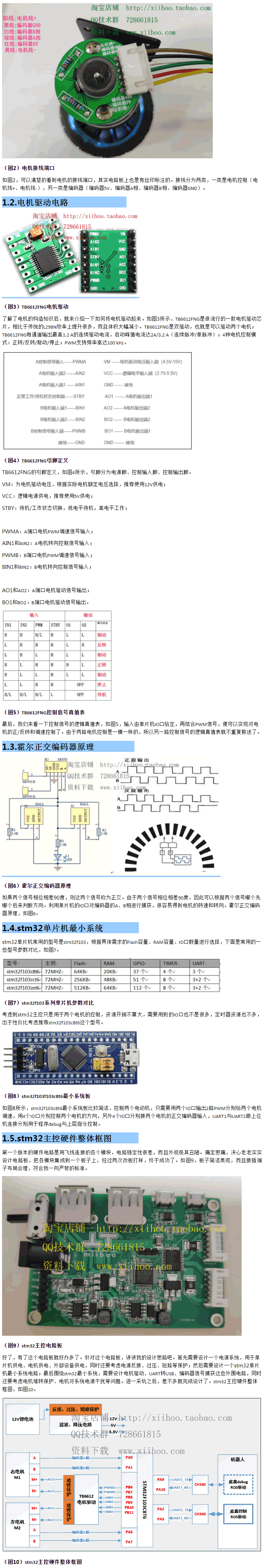

完整的stm32主控硬件包括:帶霍爾編碼器的直流減速電機、電機驅動、stm32單片機開發板等配

1.1.帶霍爾編碼器的直流減速電機

要制作一臺機器人底盤,需要一套完整的電機部件,就如圖1中看到的一樣,需要有輪胎、聯軸器、減速箱、電機和編碼器,具體選型可以參考這幾個方面的因素:

輪胎:直徑越大,小車的越障能力越好,但會降低小車爬坡的馬力;

聯軸器:選擇跟輪胎與電機輸出軸尺寸相匹配的型號;

減速箱:減速比決定電機輸出軸的扭矩,減速比越大,輸出軸扭矩越大,但輸出軸轉速越慢;

電機:一般是12V的電機,直流有刷簡單易控制;

編碼器:一般為增量式正交編碼器,編碼線數根據實際需要精度進行選擇。
